产品介绍

Janus 是集成于XEDS 多物理场分析平台下的低频电磁分析工具，面向工程应用提供高精度的三维电磁仿真能力。目前，Janus已实现3D直流传导分析与3D涡流场分析两大核心功能。

直流传导分析：主要用于稳态或准稳态条件下的电流分布仿真，可针对电流源激励或外加电位边界条件，精确计算导体中的三维稳态电场。通过该分析，用户可获得导体内部的电流密度分布，并进一步评估焦耳热效应、导体损耗、电阻矩阵等关键工程指标，为功耗评估与结构优化提供可靠依据。

涡流场分析：适用于激励源为正弦波条件下的电磁系统建模，能够精确计算三维磁场分布，并模拟由此产生的涡流效应。该功能支持涡流分布与损耗计算以及整机性能评估，帮助工程师准确预测、分析和控制涡流影响，为电磁设备的设计优化提供有力的理论支撑。

Janus 低频电磁场分析软件

主要功能

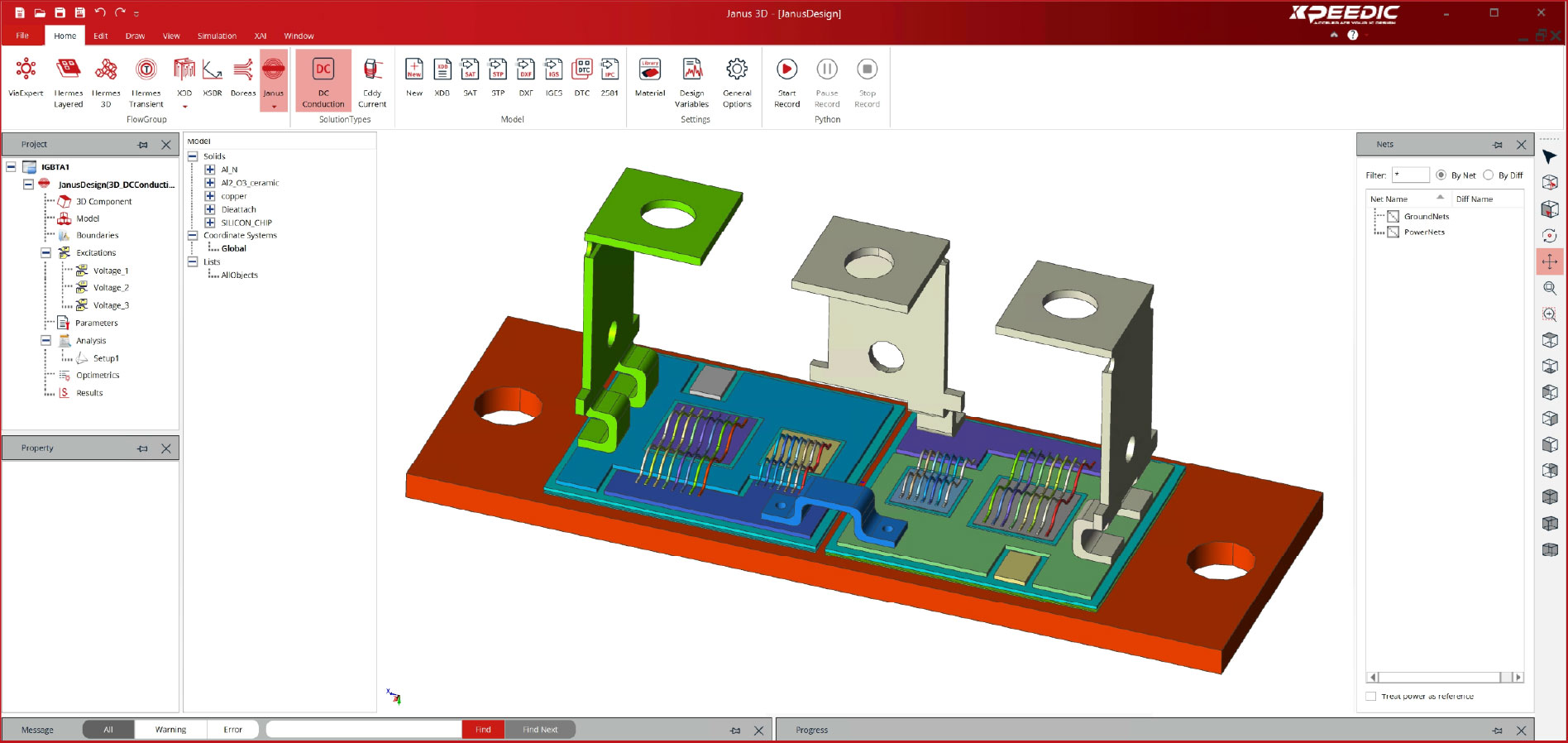

灵活建模方式：支持 SAT、STP、DXF 等格式的模型导入，同时支持多种三维模型创建方式及几何编辑操作，满足不同建模需求。

多种激励及边界条件：直流传导分析支持电流、电压及 Sink 等激励设置；支持默认边界、绝缘边界、对称边界、独立边界、依赖边界及薄层边界等多种边界条件配置，基本覆盖直流传导分析的典型应用场景。

涡流分析支持 Coil Terminal、Current、Current Density、Current Density Terminal 和 Winding 等激励设置；支持 Zero Tangential H Field（零切向磁场强度）边界、Integrated Zero Tangential H Field（零合成切向磁场强度）边界、Tangential H Field（切向磁场强度）边界，以及 Insulating（绝缘）、Symmetry（对称）、Independent（独立）、Dependent（依赖）、Radiation（辐射）和 Impedance（阻抗）等边界条件。

自研的网格自适应算法：疏密间的网格过渡不平滑，易增加模型特征区域的网格收敛难度，放大仿真误差。Janus 支持不同密度网格间的平滑过渡，避免因网格不连续导致的数值误差，从而提升整体仿真精度。

同时支持基于场梯度或误差估计的自动网格加密。例如，在电场强度梯度较大的区域（如缝隙、尖端等），可自动加密网格，以更准确地模拟场分布特征。

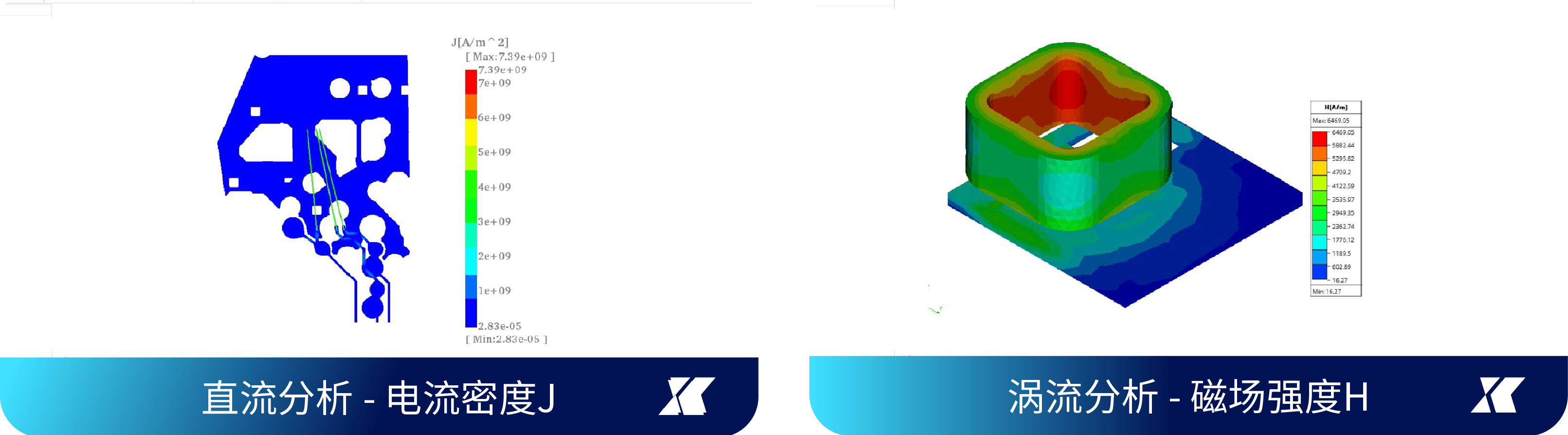

丰富的后处理结果：直流分析可查看电场强度 E、电通量密度 D、电流密度 J、电压 Voltage、表面电荷密度 Qsurf、能量分布 Energy 及欧姆损耗 Ohmic Loss 等后处理结果，电阻矩阵 / 电导矩阵结果。

涡流分析可查看磁场强度 H、磁感应强度 B、电流密度 J、电场强度 E、电通量密度 D、能量 Energy、欧姆损耗 Ohmic Loss、阻抗矩阵、RL 矩阵、磁链 Flux Linkage 以及电感耦合系数 Inductive Coupling Coefficient 等结果。

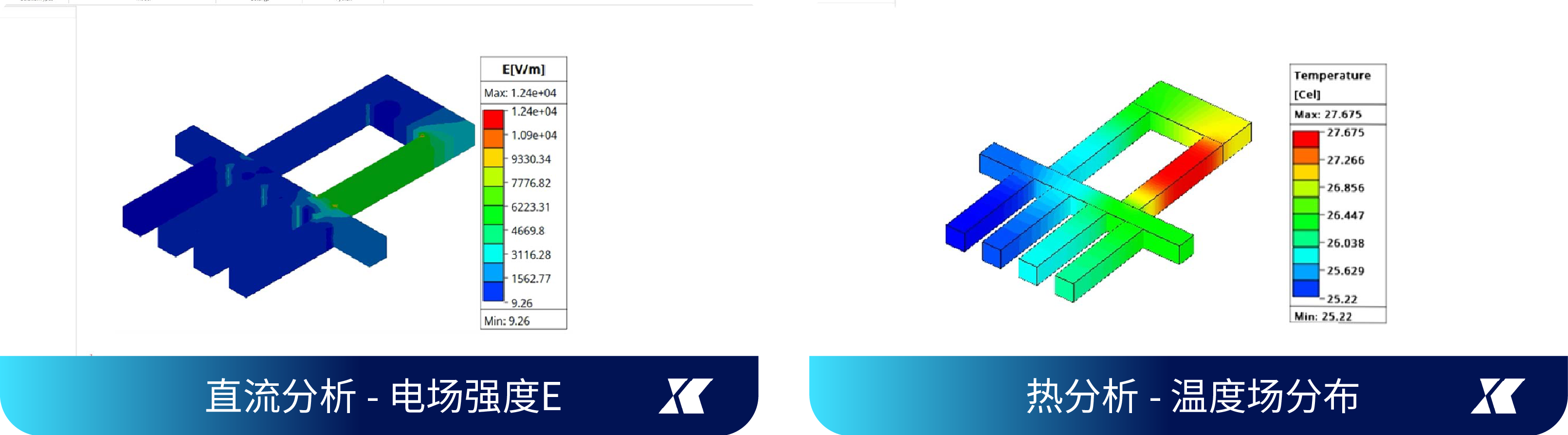

电磁–热–流体多物理场协同分析：Janus 与 Boreas 的协同应用，使工程师突破单一物理场分析的局限，能够模拟不同物理场之间的相互作用，在统一的仿真环境中完成复杂的多物理场耦合计算，从而提供更加真实、准确的工程解决方案。
