产 品 介 绍

Hermes Transient是一款基于FIT（Finite Integration Technique）时域算法的三维全波电磁仿真软件，支持任意3D结构的电磁场仿真，提供了一个针对系统级的适用性广、设计自由度高的电磁模拟环境。其适用的场景包括天线设计、射频微波无源器件设计、EMI/EMC仿真验证、手机终端、基站仿真等方面。

主 要 功 能

• 支持主流文件的导入，高效输入、装配模型：支持SAT、STP、IGES、XT、DXF等主流3D设计文件的导入，软件自动抓取模型的几何中心点通过移动、复制、镜像等操作，快速完成模型的输入、装配。

• 高效易用的3D建模与编辑功能：支持快速的线、面、体常规模型的创建，对模型移动、旋转、镜像、等比例缩放、复制、线变面、面变体等编辑功能，对模型的Arrange操作（Move/Move+/Roate/Roate+/Mirror/Mirror+）、Boolean运算（Unite/Subtract/Intersect/Imprint/Split）等操作，支持对任意实体进行隐藏、显示、透明度编辑等操作。

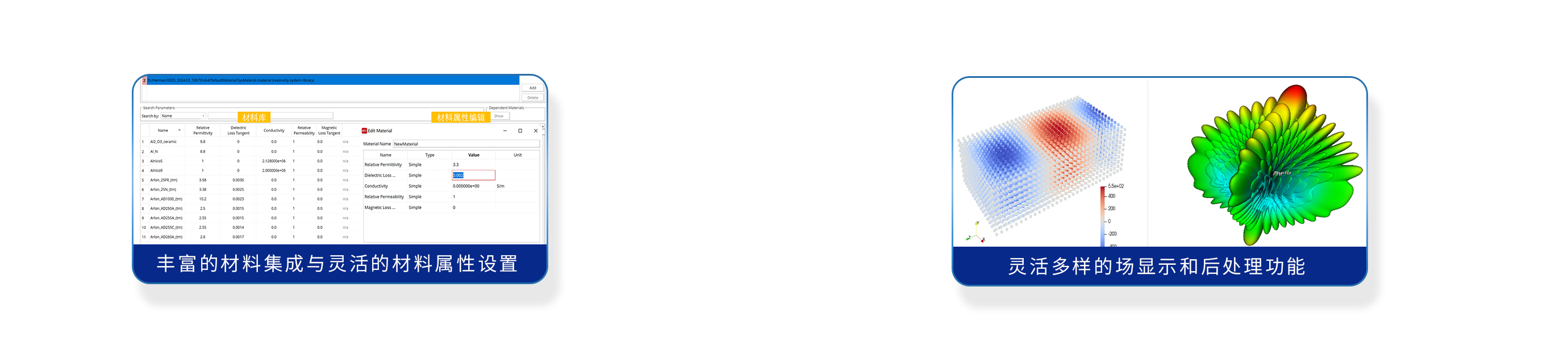

• 丰富的材料类型与便捷易用的材料属性编辑功能：拥有集成设计仿真所需的丰富材料库，支持自定义介电常数、电导率等常用材料属性，内置不少于50种的常用介质材料和金属材料。

• 灵活多样的场显示功能：支持场监视器设置，可显示计算域内体的电场/磁场与面的电场/磁场；支持探头监视器设置，可生成特定点的电场/磁场随时间以及随频率的变化曲线。

• 快捷高效的多同时激励仿真功能：针对多端口相控阵阵列天线仿真场景需求，可灵活地导入多组幅相配置文件以进行多同时激励仿真，快速提取出对应的多组激励场景下的远场方向图，缩短仿真时间，快速设计评估及验证阵列算法。

• 丰富的后处理功能：支持网络参数S/Y/Z/VSWR提取， S参数导入导出，以及天线远场计算结果提取，包括：远场方向图、波瓣宽度、方向性系数、增益等，并支持2D方向图数据的导出。
