功率器件EDA解决方案


贯穿芯片-模组-系统三个关键层级,解决电气性能、热管理和可靠性等核心问题

行业概述

近年来,新能源汽车、数据中心、可再生能源、5G通信和高性能计算等新兴产业的蓬勃发展,正深刻重塑全球功率电子市场格局。作为实现电能“转换、调节与传输”的关键器件,功率器件被誉为“电子系统的发动机”,贯穿电能从发电侧到负载侧的完整链路,在新能源汽车驱动电机与充电设施、数据中心服务器电源管理、消费电子快充等应用中发挥着不可替代的作用。



随着功率需求不断攀升,传统硅基功率器件在耐压能力、开关速度及散热效率等方面逐渐逼近物理极限,行业正加速向第三代半导体材料(如碳化硅SiC、氮化镓GaN)迁移。这些新材料能够在更高电压、更高频率和更高温度下稳定工作,显著提升能效比与功率密度,为高性能、高可靠性功率应用带来新的发展机遇,同时也对功率器件设计、封装、热管理及系统协同提出了更高要求。



在材料体系与系统架构的更迭背景下,传统 EDA 设计面临新的挑战:

1、芯片层面碳化硅、氮化镓等第三代半导体器件在高频、高压条件下工作时,寄生电感、电容等效应对电路性能影响显著放大,传统工具的模型精度不足,难以及时捕捉高速开关带来的电磁干扰与损耗变化;

2、封装层面随着功率密度持续提升,器件内部与封装之间的热通道显著收紧,使散热与温度控制变得更加困难。同时,不同材料间的热膨胀系数差异,在长期功率循环中,容易引发结构应力累积、焊点疲劳和封装开裂,传统热分析与力学分析割裂的流程,难以有效评估此类耦合问题;

3、系统层面在模组与板卡集成中,电磁、热、应力等多物理场高度耦合,系统布局、散热策略、供电网络设计等均会反向影响器件的实际性能与寿命。如果仍依赖传统单点优化或局部仿真优化,设计初期很难兼顾性能、可靠性与成本、效率的平衡



面对上述挑战,芯和半导体推出了面向功率器件的系统级EDA解决方案,将仿真能力贯穿“片内-模组-系统”三个关键层级。通过一体化的多物理场建模体系,帮助客户在设计初期评估电气性能、热管理和可靠性等风险,实现跨层级协同优化,能显著缩短研发周期并降低多轮验证成本。



解决方案




产品及功能亮点

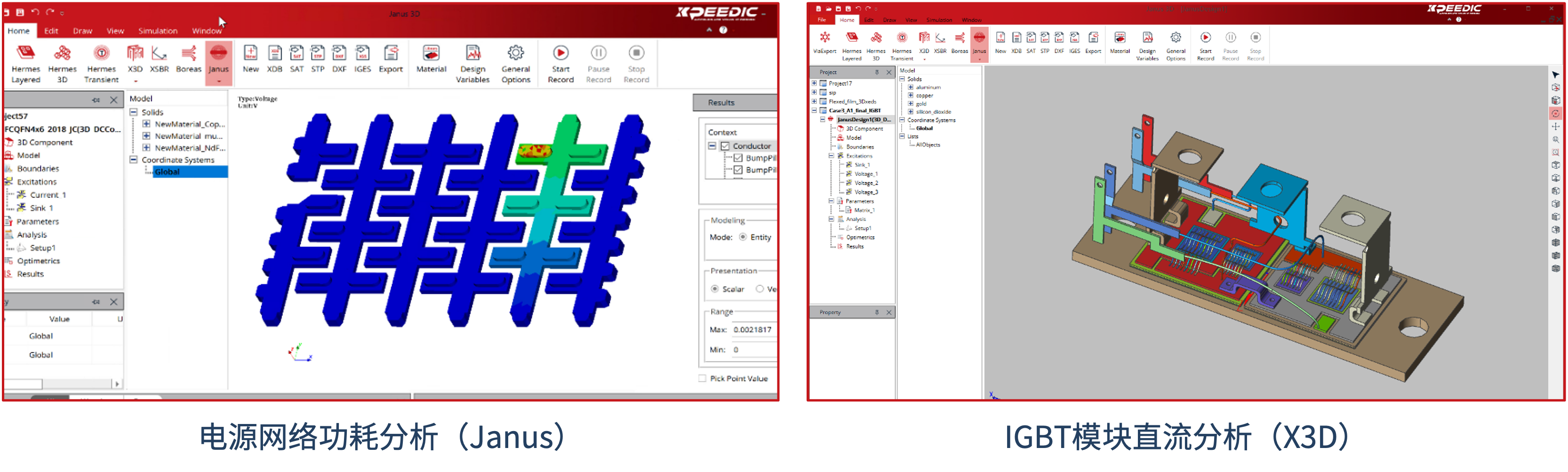

设计场景
