IRIS – 芯片设计的电磁场仿真工具
Genesis是面向封装和PCB板级系统设计的软件平台，是业界首款基于“仿真驱动设计”理念，集成芯和自有仿真能力在设计前-中-后不同流程的协同分析，提前将系统电路、电磁，电源和热仿真等问题识别和解决在设计初期，实现系统设计与仿真一体化解决方案，提高产品研发效率。
主要功能
l 完整的项目管理功能模块
l IC封装与PCB版图设计一站式全流程覆盖
l 多平台设计数据直接导入，项目数据无缝迁移
l Symbol/封装建库流程自动化
l 草图导入，转换，检查和图元编辑，
l 电气分组，物理间距，DFM规则设置及动态DRC
l 板级交互式，半自动布局，布线，铺铜，打孔，泪滴等功能
l 单根，批量出金线，Guideline，金手指推挤，开窗等封装设计

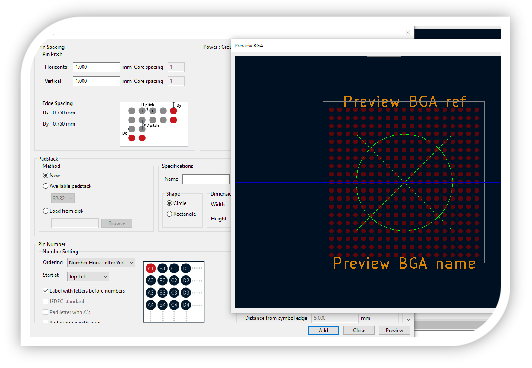

l 参数化排气孔批量生成
l 根据通用CSV文件实现封装设计网络更新，支持BallMap导出功能
l 支持设计布局，走线完成度等数据统计
l 支持不同特征间距测量，DRC，残铜率，空网络，天线孔等设计检查
l 支持RS274X格式光绘，钻孔，GDS，DXF，IPC356a等生产和制造文档一键输出及打包
Genesis主要功能介绍
1. Genesis支持完整的项目管理功能，主要包括：设计功能模块入口，项目数据加载和备份，项目库管理模块，项目配置和资源过滤和检索四类功能。支持用户针对不同规模和类型的板级，封装设计项目在设计前，中，后期对各类库，输入，输出数据资源进行有效管理；实现设计各个功能模块高效协同。
2. Genesis支持基于手动，模板化，PDF数据手册自动提取三种模式下原理图Symbol库的快速创建和编辑。支持用户针对单，多单元等不同复杂类型符号的创建；支持用户将存量的主流设计平台符号库进行快速导入和复用，也支持导出到第三方设计平台库，实现原理图Symbol建库的效率提升。
3. Genesis支持基于手动，参数化，自动化模式下快速创建和编辑焊盘和电气封装，并支持PCB和IC封装设计环境中调用，刷新等协同功能；支持用户导入主流第三方设计平台的库文件实现封装库迁移和复用。

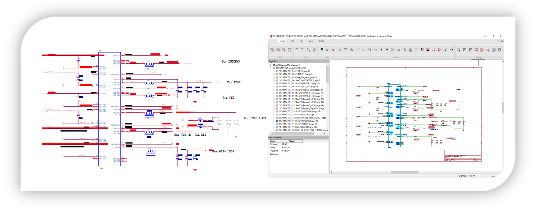

4. Genesis支持主流第三方平台原理图设计导入，结合原理图符号库实现项目快速迁移和设计；支持用户导出第三方网表和自定义BOM，支持Genesis原理图和PCB通过手动或在线更新的模式实现网表更新。
5. Genesis支持模块化原理图创建，复用以及同步功能，支持ERC电气检查和定位。支持分页布局；支持用户通过原理图和PCB端，基于网络，器件的双向高亮，定位，同步跳转功能，实现批量选择，移动，布局，检视等协同操作的效率提升。

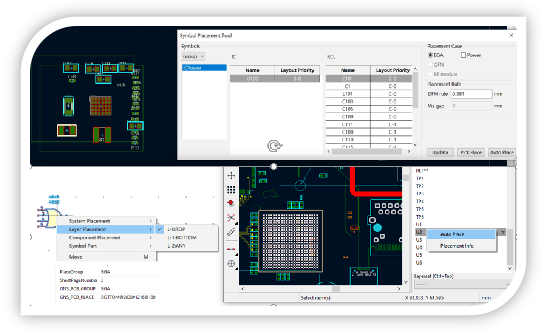

6. Genesis原理图支持器件布局和优先级属性的设置和同步，并根据不同规模和类型的器件，结合布局属性和分组，实现手动和自动布局。支持用户实现系统结构件，BGA，电阻容感等器件，在RF，电源等典型场景中，一键式自动预布局。

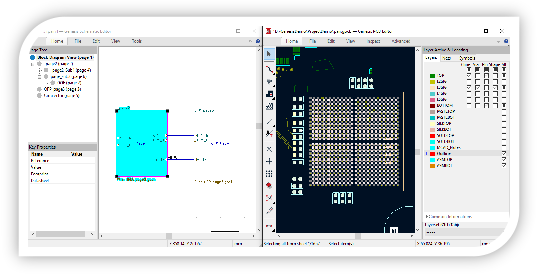

7. Genesis支持基于netlist网表导入，网络飞线和物理规则的支持下，通过高亮，推挤和贴近三种模式进行单端，差分和Bus走线；支持动，静态铺铜定义，编辑，合并等常见铺铜操作，并且支持与不同类型导体对象按规则实现动态避让。
5. Genesis支持层叠设置，电气，物理，间距规则的设置。支持用户手动创建基于网络和PinPair的等长分组，人工进行等长绕线，等长分析功能。支持差分对创建和基于规则的动态DRC功能，支持各类规则对应的DRC检查和定位。
6. Genesis支持芯和内部仿真平台统一的数据格式，支持用户在设计内直接转换到各个仿真平台，实现设计过程中同步和快速进行信号完整性，电源压降等常见电热仿真，实现仿真驱动设计；并将仿真最优解输出成各种规则文件，梳理入库管理，实现跨设计复用。
7. Genesis支持主流MCAD和ECAD设计平台标准格式文件，如DXF，PCB或Package封装文件一键导入和继续编辑，并支持用户将Genesis设计后的关键布局和布线数据导出，实现设计流程闭环。
8. Genesis封装设计支持方向，距离，宽度等参数化批量打金线功能，提高设计效率；

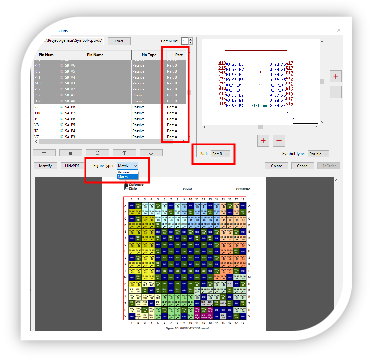

9. Genesis封装设计支持ball map导出、残铜率计算、dangling line/via report等后处理功能；
10. Genesis支持生成走线泪滴，并输出RS274X格式光绘，钻孔，GDS，DXF，IPC356a等生产和制造所需文档的一键输出和打包。
