TmlExpert – 传输线建模和仿真工具


  • 多种传输线模板快速建模计算

  • 快速的3D FEM 和2D 求解器提供了更好的解决方案

  • 3D 视图功能使模型检查更轻松直观

  • 方便地将模型和设置导出到HFSS

  • 使用SnpExpert 工具显示S 参数和TDR 等曲线







  • 从简单的2D RLGC仿真到复杂模型的3D仿真,我们可能遇到的需求规格是多种多样的;如何实现快速精准的传输线建模是PCB高速系统设计的关键。

  • TmlExpert用于解决和研究所有不同的场景传输线仿真问题。

  • TmlExpert支持三种求解技术,包含2D RLGC、2.5D MoM和3D FEM,可以实现更佳的仿真精度和便捷的操作应用。

  • TmlExpert自带多种多样的传输线结构模板,包括网格地平面和玻璃纤维布结构。

  • TmlExpert可以协助设计和研究更为先进的传输线。









采用RLGC求解器的2D仿真分析

  • 绝大多数传输线型适合于2D仿真分析。2D有限元求解器支持MOR技术。包含因果的介电常数模型、表面粗糙度模型及趋肤效应模型。

  • 输入,拥有直观的图形界面及简单的参数设置

  • 输出,功能包括RLGC,阻抗,衰减,延迟,偏移;给定长度的S参数;自动生成模板图形结果;参数变量导出到第三方RefH工具。

2.5D的矩量法(MOM)分析

当传输线存在2.5D不连续结构时,软件自动适配矩量法(MoM)求解器分析,用于:

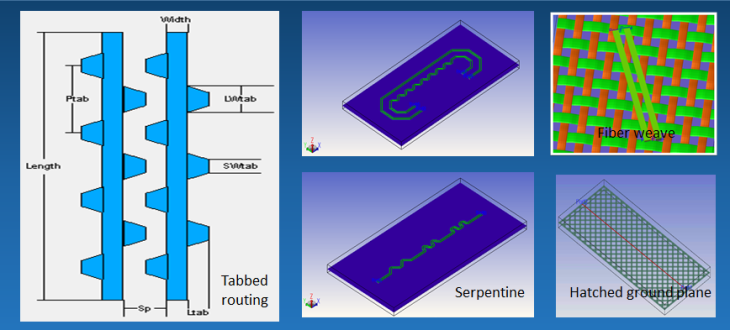

  • “Tabbed routing” 锯齿线分析,包括“Pin Field”用于该区域的阻抗调节,实现与所有布线层上的传输线阻抗相匹配;“Open Field”用来压缩布线通道,同时改善外层布线的串扰噪声。

  • “Serpentine”蛇形线分析,包括可调节和控制对内布线的Skew偏差,或对间布线的时延差。

用于玻璃纤维结构的3D场有限元分析

  • 精确的玻璃纤维布结构建模可以用于评估不同方向传输线经过玻璃纤维布结构时,Skew和损耗的影响;分析PCB介质中不同类型的玻纤布产生的Skew影响;研究可行的方案来降低玻纤结构的影响,如采用之字形布线;评估确定PCB基材中的玻璃纤维布结构与传输线布线角度和方向的最优化选型方案。

  • 建模的挑战,包括三维复杂的交叠结构,很难建立模型及需要占用大量的仿真计算资源。

用于网格铜平面结构的3D有限元分析

  • 支持微带线和带状线

  • 添加EMI屏蔽层

  • 自定义网格铜填充样式

  • 传输线任意角度方向调整

  • 采用3D FEM对结构进行精确、高效的求解

  • 快捷导出到第三方RefH工具

用于地孔环绕共面波导结构的3D有限元分析

  • 快速创建地孔结构和排布

  • 采用3D FEM对结构进行精确、高效的求解

  • 快捷导出到第三方RefH工具
