ChannelExpert – 链路仿真和分析工具
随着云计算、互联网和物联网的快速发展，电子产业在摩尔定律的驱动下，产品的功能越来越强，集成度越来越高，信号的速率越来越快，产品的研发周期也越来越短。由于电子产品不断微小化、精密化、高速化，高速通道设计需要充分考虑从发送端、过孔、连接器以及传输线到接收端整个完整的通信链路，并且支持对IBIS模型、AMI模型、传输线模型和S参数等进行精确仿真。传统的SPICE时域仿真方法很难确保多端口情况下S参数和传输线同时级联的精度性和收敛性。ChannelExpert能更便捷、更准确地建模和仿真，帮助设计者快速检查关键路径信号完整性指标，如插入损耗、回波损耗、眼图、ISI和串扰等。
ChannelExpert采用业界最先进的频域级联技术，快速实现多个S参数的准确级联。可以与Hermes
PSI结合，一键抽取关注网络的等效拓扑。ChannelExpert内嵌2D
FEM传输线求解器，快速计算任意数量传输线的RLGC、阻抗、延时等特性。ChannelExpert内嵌业界最先进的时域仿真器，支持最新版本的IBIS和AMI模型仿真，包括NRZ和PAM-4调制模式、均衡和预加重技术、绘制PAM-4眼图和自动提取PKG参数等功能。作为高速通道仿真平台，ChannelExpert支持COM分析、Crosstalk分析、频域分析、Transient分析，参数化和优化仿真，并且深度集成SnpExpert基本画图功能，方便用户查看仿真结果。
ChannelExpert提供了一种快速、准确和简单的方法来评估、分析和解决高速通道信号完整性问题，并且内置业内最先进的时域仿真引擎、电磁场仿真引擎和频域级联技术。Xpeedic业界唯一的系统级全通道自动提取工具，支持多块板多通道之间的串扰效应自动分析；内嵌自主研发频域和统计眼图仿真引擎，可以实现全通道频域分析、串扰分析、COM分析和统计眼图分析功能；支持NRZ/PAM4的SerDes通道的前仿与后仿，内建高效的优化引擎可以对通道的各种均衡手段如DFE/FFE/CTLE进行自动调优，可以评估各种类型的jitter对最终眼图的影响，并可以输出标准化仿真报告。内嵌PDA/DER快速眼图生成技术，可以以传统tran仿真无可比拟的速度优势给出考虑ISI、xtalk影响下的眼图，浴盆曲线等结果。内置PCIE发送接收器，可以支持PCIE个版本的均衡自动计算。

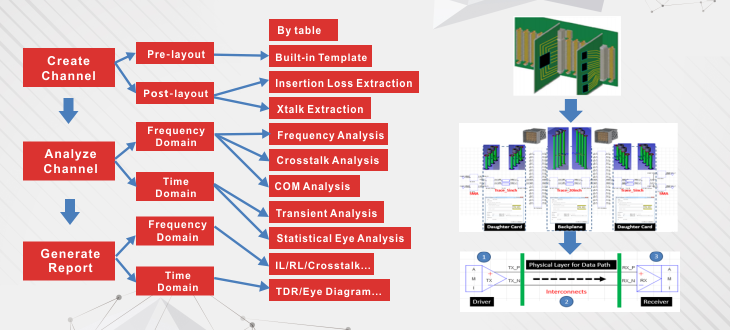

高速信道设计需要经过多种复杂的验证：预布局阶段的前仿真、验证阶段的后仿真、频域分析、时域分析、统计分析、协议一致性检查、收发器调参优化等。对于数字系统工程师而言，是个非常大的挑战。
预布局阶段，ChannelExpert内置多套通道模板，方便快速实现前仿真分析和研究。ChannelExpert同样支持多种模型，例如S参数和传输线模型，方便工程师分析通道性能。
布线后的验证阶段，ChannelExpert可以快速从版图文件提取目标通道的拓扑结构，及通道的传输线和3D Via模型，可分析这些通道在耦合串扰情况下的通道特性。同时软件内置传输线和3D Via的求解引擎，可以实现自动仿真分析。
工具嵌入了COM（ Channel Operating Margin ）运算功能，支持对高速信道裕量的快速检查。
深度集成 S参数后处理工具SnpExpert，自动检查通道的协议标准符合情况，集成以太网、计算机、存储和其他各种类型的高速通道协议。
优化原理图手动搭建用户操作效率，增强时域波形显示功能；
支持PDA(Peak Distortion Analysis)分析，通过单位脉冲响应快速计算出通道眼图内轮廓，并能给出ISI、xtalk源对眼图裕量的影响；
支持DER(Double Edge Response)分析，可以快速评估上升下降沿不对称的通道眼图，并能给出ISI、xtalk源对眼图裕量的影响；
支持IBIS-AMI模型的统计眼图仿真和bit by bit tran仿真(ibis excluded);
支持PCIE3.0/4.0/5.0的通道评估，可以支持计算均衡参数，计算眼图与浴盆曲线以及评估串扰通路的影响；
支持结合Hermes PSI对信号链路按照via/trace等环节拆分后的等效通路拓扑模型；
支持DDR分析，可对DDR进行眼图仿真与xtalk评估；
支持用户通过公式以及分段函数等方式定义compliance；
支持眼图模板加入，提供了矩形、六边形、钻石型等几种模板；
升级COM(Channel Operating Margin)到3.1版本；
