产 品 介 绍

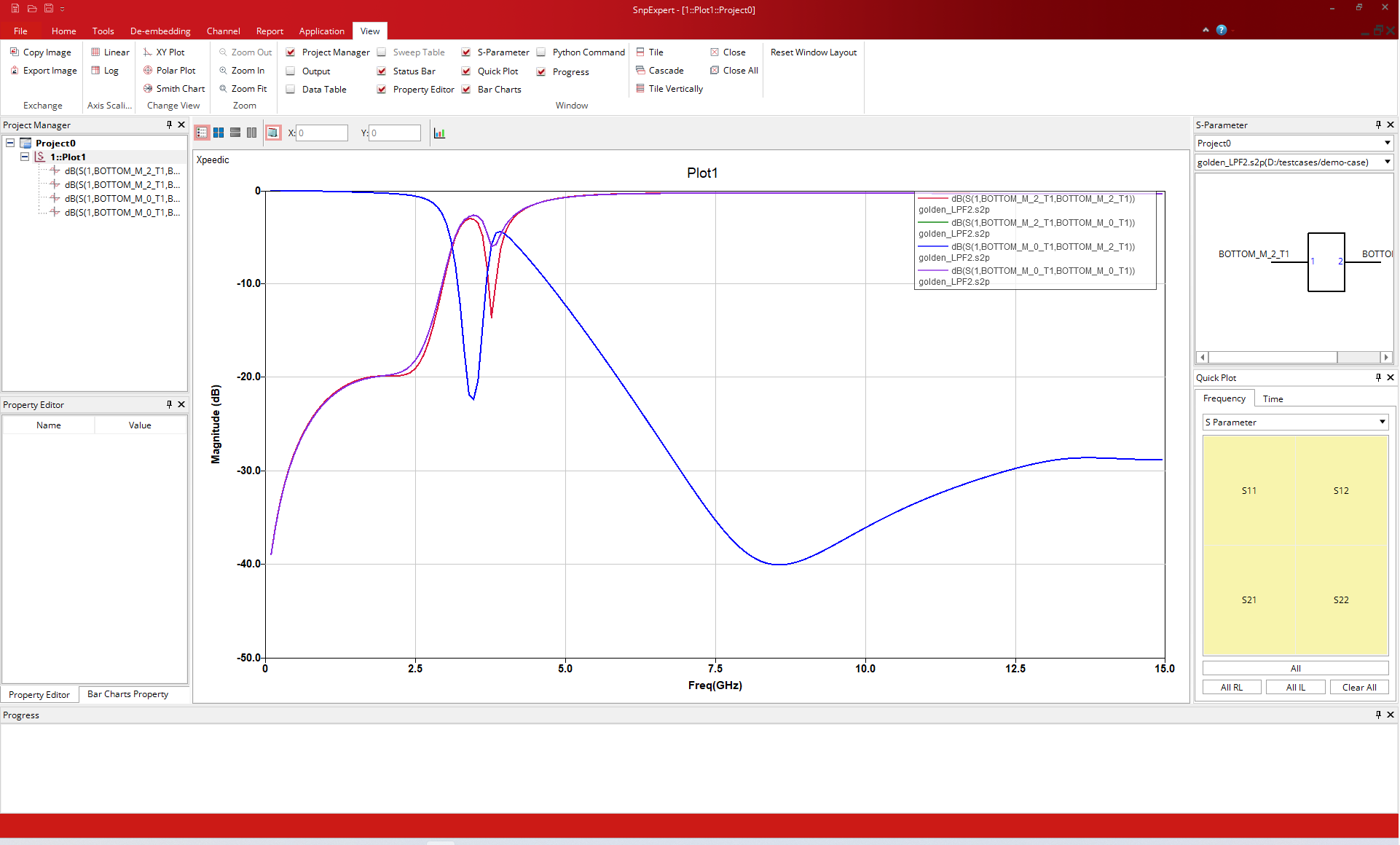

      S参数，即散射参数，主要用于射频、微波等高频电路设计，随着数字电路的高带宽化和高速率化发展，S参数开始被广泛用于高速数字电路设计，用于分析反射、串扰、抖动等信号完整性问题。 SnpExpert是一款专业S参数显示和分析工具，不仅方便用户查看系统的频域特性，包括S、Y和Z参数等，而且能快速显示时域TDR信息。

主 要 功 能

      • 支持网格形式绘制单端和差分模式下的S参数和TDR。

      • 内置评估无源性、因果性、互易性和稳定性等反映S参数质量的评估指标，并加入强制修正算法改善S参数的上述特性。

      • 支持所有COM协议，可以对通道进行工作裕量计算。

      • 集成FEXT、NEXT、PSXT、ILD、ICN、ICR、IL_fitted、ILD_rms和ICR_fit等串扰指标计算功能。

      • 支持标准协议包括IEEE 802.3ap、IEEE 802.3ba、IEEE 802.3bj、OIF CEI-25G/28G、 SAS 3.0、PCIe 3.0、SATA 3.2和 UCIe。

      • 支持S参数有理化拟合生成多种格式的宽带Spice模型。

      • 内嵌Open-Short 、Thru-Only和Halve S参数矩阵等三种精准去嵌方法，用于计算夹具和被测件的S参数。

      • 支持多种Dk/Df提取方法以满足不同应用场景，优化算法可以根据所选择的的传输线类型自动提取Dk、Df和表面粗糙度的最优值，并且支持微带线、带状线和CPW等多种测试结构。

      • 支持基于NRZ和PAM-4调制技术的眼图绘制功能，支持在Tx端或Rx端加入CTLE、FIR、FFE和DFE等预加重和均衡技术，并且设置码长、采样率、以及上升/下降时间等。
