Notus—— SI/PI/Thermal/Stress仿真平台

产 品 介 绍


      Notus 是一款针对封装及板级的信号完整性、电源完整分析和热分析的全新仿真软件平台,Notus通过多种电磁仿真算法提供包含电源直流分析、电源频域阻抗分析、去耦电容优化、信号拓扑提取、信号互连模型提取、电热分析和热应力分析等多个关键应用的完整仿真流程,帮助用户轻松分析和设计产品并满足电源系统和信号互连的要求。Notus支持全面的复杂结构,如堆叠die、多板仿真、常见的所有封装结构等。


组 0.png


主 要 功 能 1696749638582079.jpg

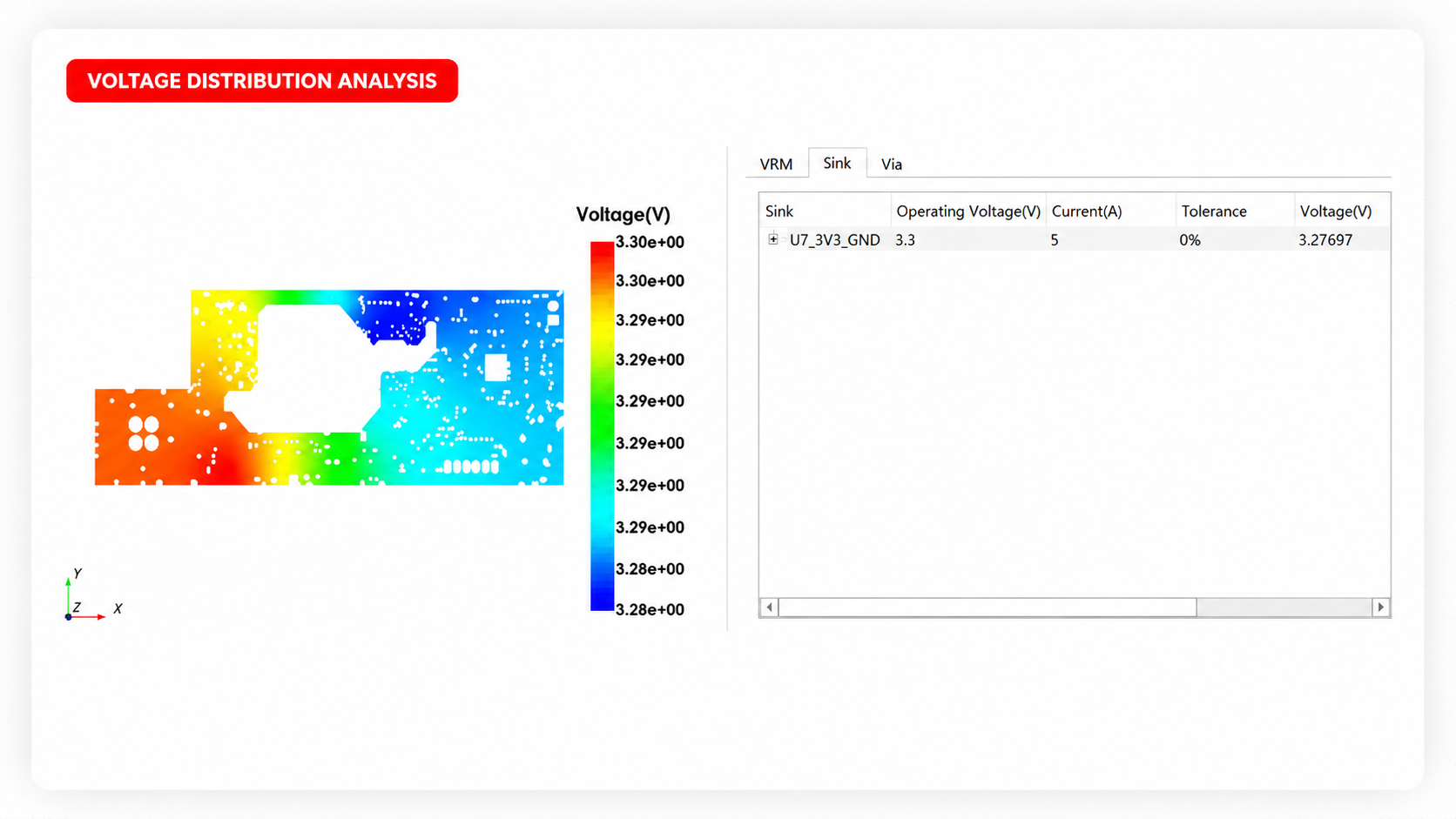

      • Notus DC流程针对于当前低压大电流的PCB和封装产品提供了全面的直流分析。通过Notus DC可以确保各器件端到端的电压降裕量,确保电源网络的稳定供应。Notus DC还可以快速检测定位电流密度超标的区域,输出过孔、Bump/Ball和Wirebond通过电流的大小,进而降低产品的风险。

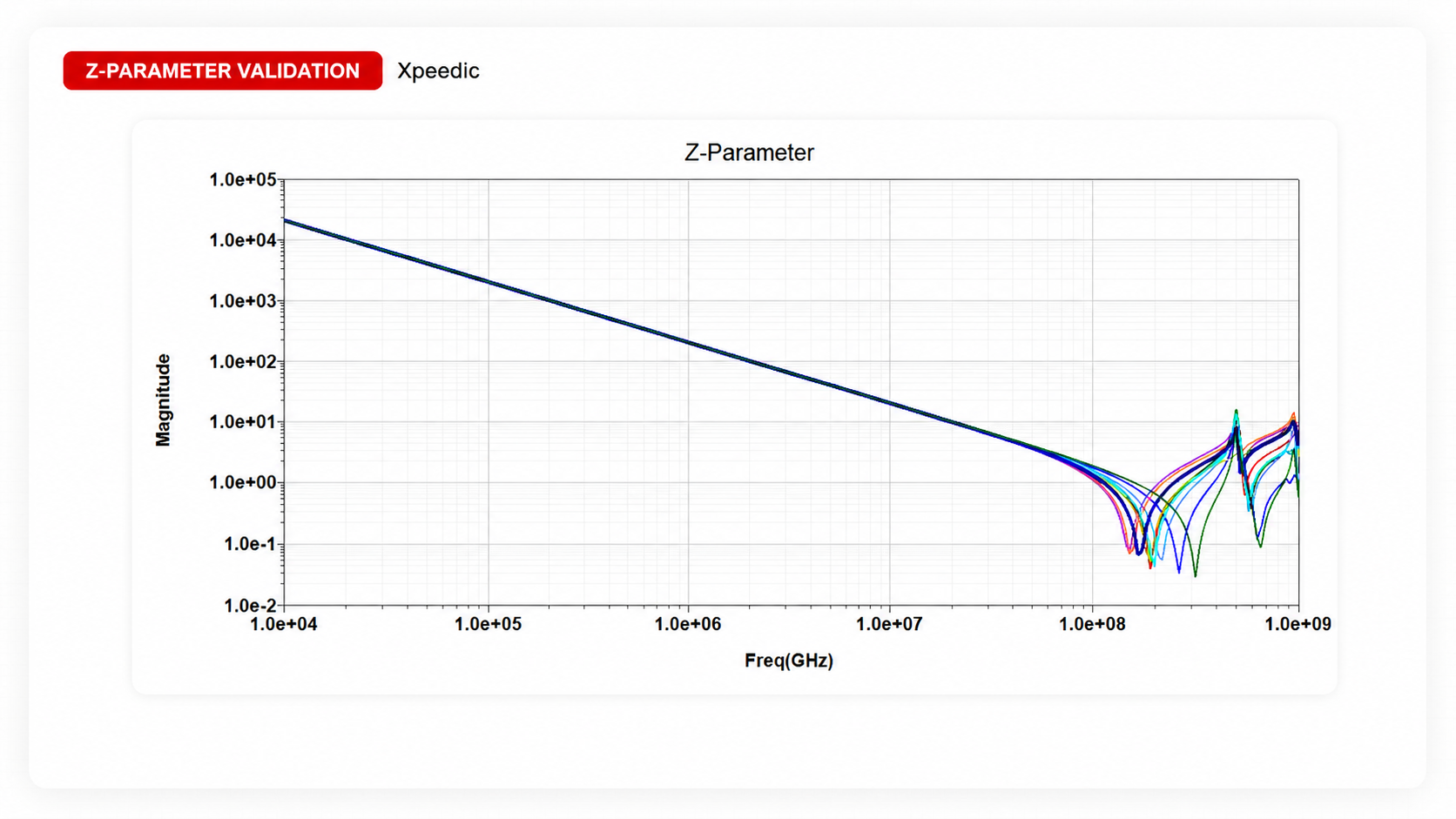

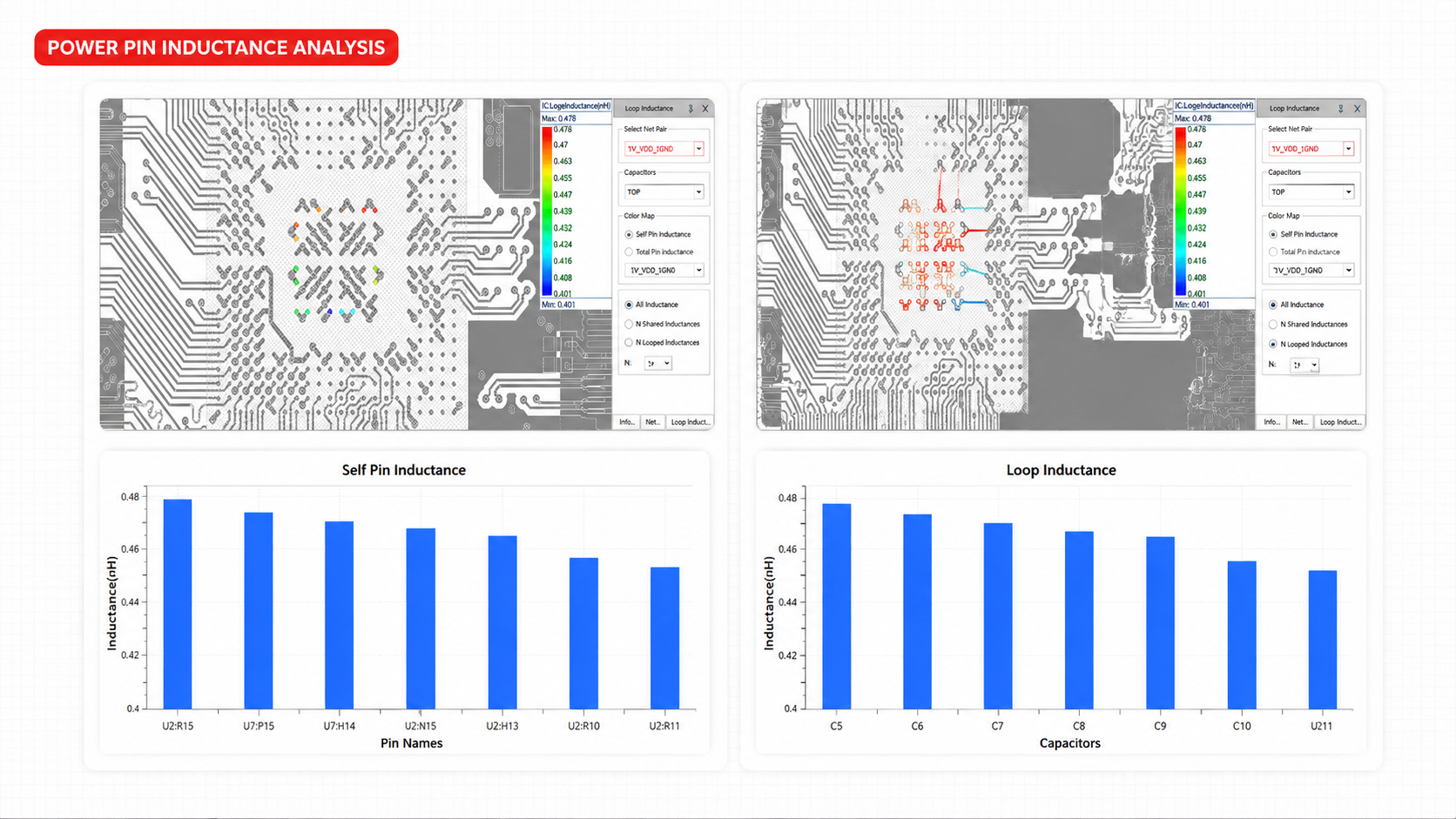

      • 电源AC分析是针对芯片,封装和PCB电源的频域阻抗仿真工具,通过仿真提取电源网络频域阻抗,对频域阻抗进行分析实现布局布线和去耦电容方案的优化,进而提高系统或器件的性能,取得更高的设计密度,更快的数据传输和更短的产品设计周期。

      • 去耦电容优化分析帮助设计者综合考虑PCB或封装的电源分配网络去耦电容的性能和成本,结合电源分析的电磁场仿真引擎和专有的优化算法,帮助用户快速得到更佳的电容滤波及布局方案。

      • 提供了电热分析的方案,可以同时考虑器件热和焦耳热的影响,对系统的温度变化进行准确评估。

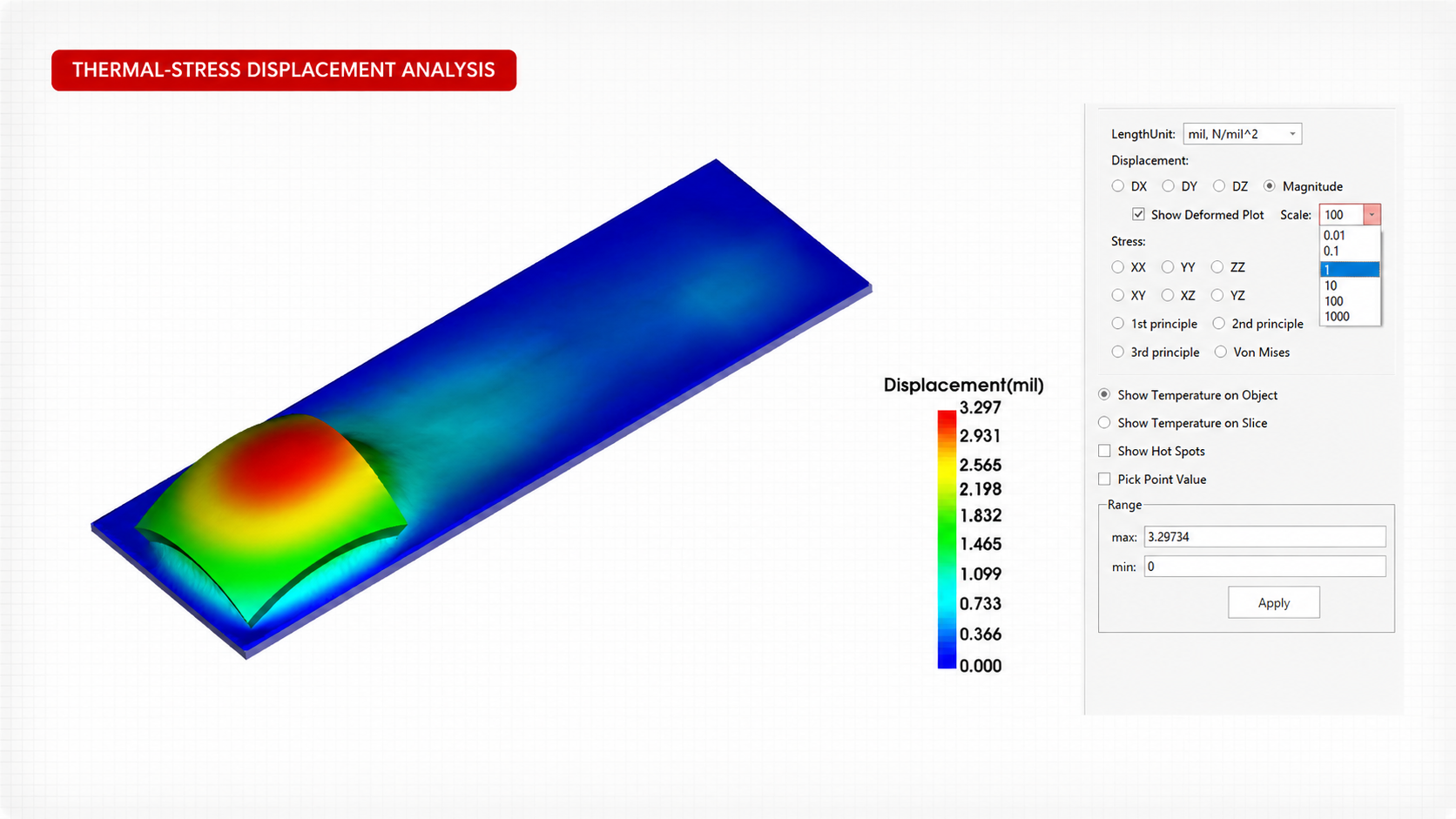

      • 支持在热分析的基础上完成温度场激励下的静力学分析, 从而得到模型的热应力分析结果。

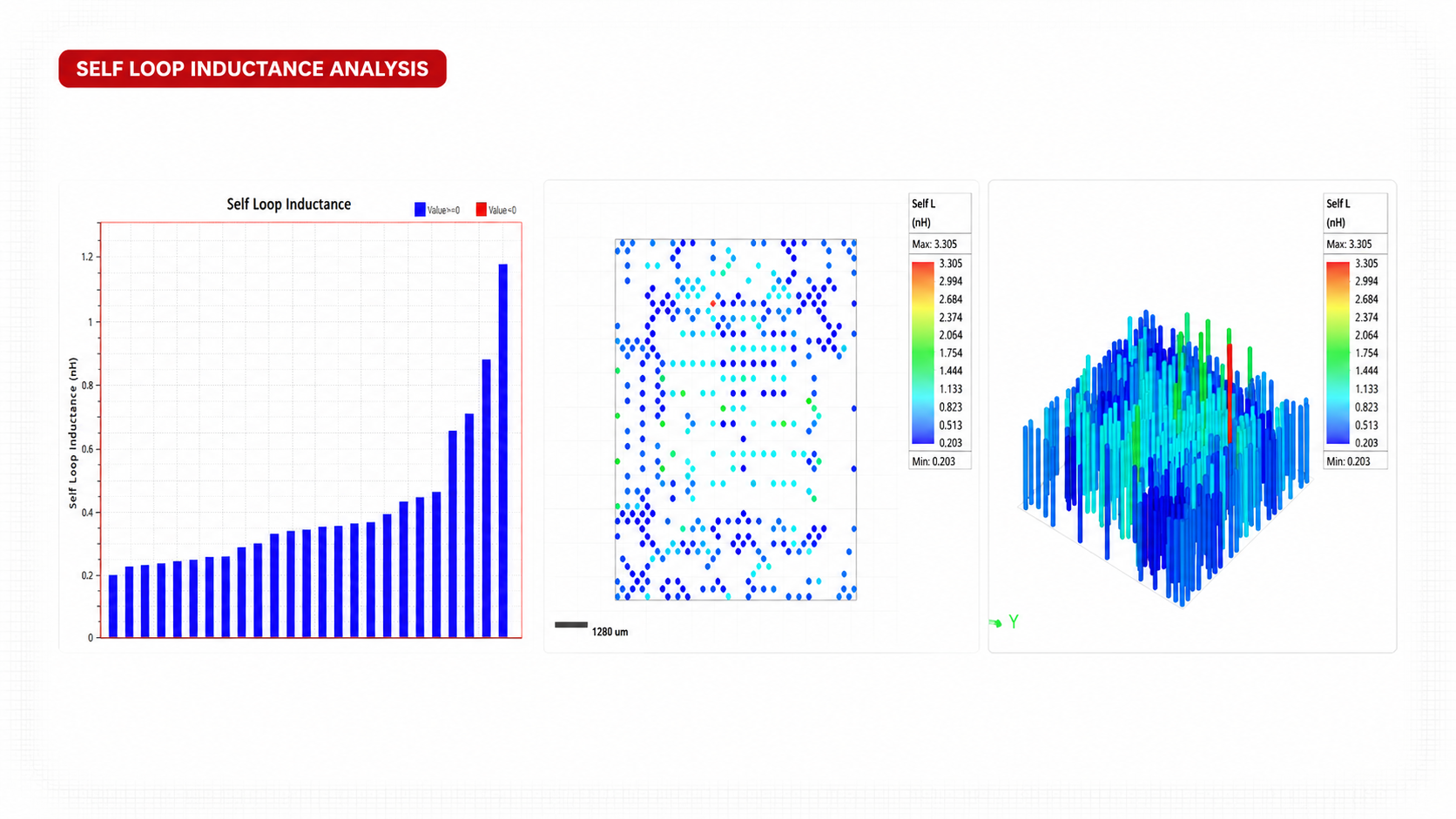

      • 集成先进的矩量法求解引擎MoMSolverplus, 结合高效准确的过孔建模,提供了一种快速准确的针对信号总线的电磁场建模方案,以满足工程需求。

      • 信号网络电路拓扑提取和仿真提供了一种快速查看信号波形质量的方案,只需要赋上信号所连器件的模型,给出激励,软件可以自动判断走线,过孔结构,提取反映实际布线的电路拓扑进行时域信号波形仿真。

      • Python脚本支持,流程操作的步骤可以输出Python脚本并可以编辑,方便实现仿真自动化。
