背 景

      作为封装和PCB制造大国，国内厂商承担着全球 50%的封测+PCB规模，众多公司的设计工具，都有自己规则框架和流程，输出符合IPC标准和工业生产制程能力的数据。随着电子系统设计的复杂程度和性能不断提高，集成电路工艺和封装技术的快速发展，系统模块化设计理念和软硬件开源潮的驱动下，多领域板级产品的设计研发周期越来越短，设计规则约束重用需求越来越多,根据产品复杂度，领域不同所需遵循的设计约束也各有差异，往往需要面向流程和业务定制众多的辅助工具。在这一系列过程中，用户主要面临着以下几大痛点：

    1. 针对不同的产品，设计工具的规则和200+项检查项的灵活和全面性难以平衡，传统CS架构下的设计工具通常都很庞大而复杂，难以适应复杂多变的产品形态和跟进工艺制程能力的变化。

    2. 从设计，仿真，DFX等单领域，多平台协同导致设计迭代次数多，回板周期至少2周；用户界面复杂，学习和迁移成本高，芯片，封装，板级全链路集成环境的工具交互次数多，流程难以融合。

    3. 模型和存量设计数据分散，难以维护和复用，跨平台设计存在数据格式统一，同步，输出和转换麻烦的困难，也存在非标数据不支持和精度丢失的风险。

    4. 缺乏支持主流通用编程语言的定制化开发环境，二次开发功能定制门槛较高；厂商开发支援的资源有限，需求容易被忽略。

方 案

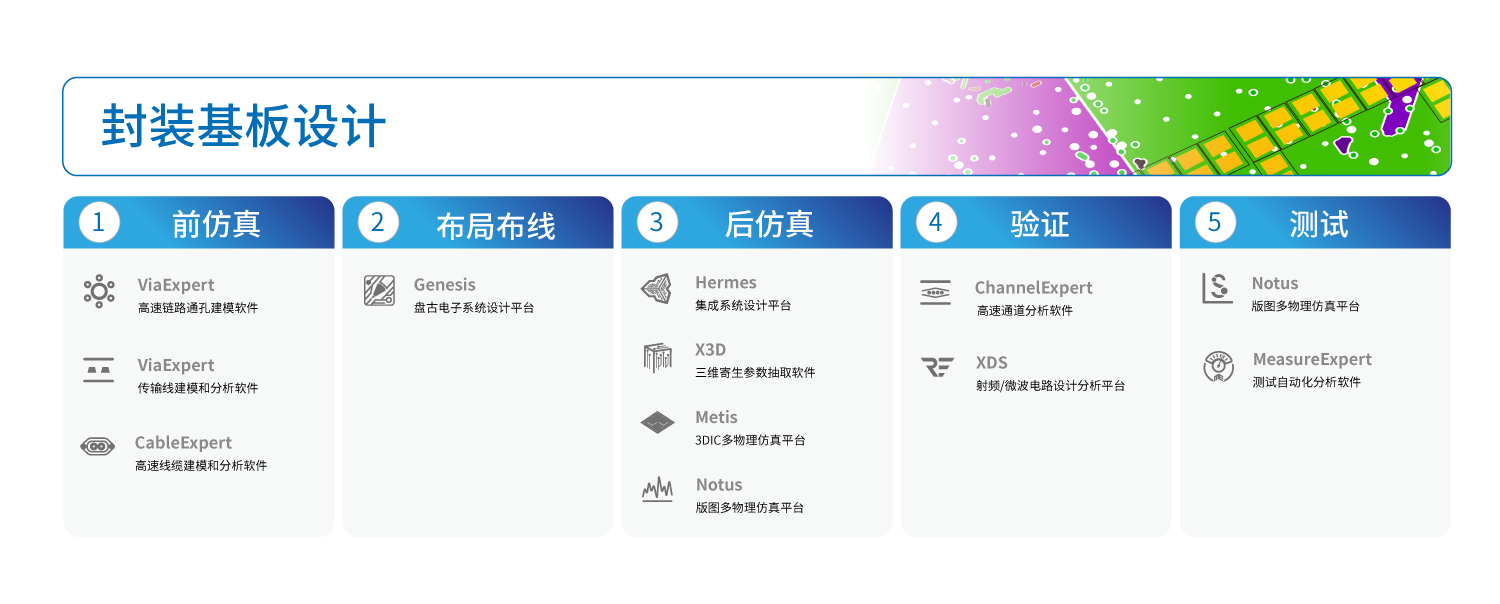

    芯和半导体Genesis 是一款基于大数据仿真驱动、软件定义的原理图、PCB 以及 2.5/3D 封装设计平台，具备交互式半自动布线的布线功能。Genesis提供了全面和完整的解决方案。原理图方面，支持常见的一单元和多单元原理图Symbol设计，支持通过符号库快速检索复用，和导入模板快速进行多管脚编辑，并支持布局，仿真关键属性设置。支持简单和复杂层次化电路原理图的绘制，支持方便快捷的模块化定义和灵活的端口和电源压降噪声等指标设置入口。集成化多功能网表支持PCB同步，兼容多平台网表，高效集成了分页和模块自动交互布局和仿真需求同步的功能。
