产品介绍

CableExpert是芯和半导体XEDS一体化仿真平台内置的专业高速线缆电磁仿真流程，与平台内Hermes Layered、X3D、ViaExpert等板级、过孔仿真模块共享统一的.xeds工程与操作环境，可直接互通协同，无需在独立软件间反复导入导出。

CableExpert主要应用于Type-C、双轴差分线缆、双绞线、LVDS、高速背板线缆等互联线缆的信号完整性仿真场景，服务于消费电子、服务器、车载等领域负责高速线缆前期仿真验证的工程师。

其核心技术基于内置High-Speed Cable标准化参数模板与AI辅助模块，采用2D双模式求解引擎（含Solver On Boundary边界耦合求解）与3D全波求解内核相结合的双求解体系，配合分布式并行加速技术完成RLGC寄生、S参数、阻抗、串扰、损耗提取。相比传统线缆仿真工具，CableExpert 2D求解速度更快（单种线缆仿真约1分半，同类工具常需10分钟以上），且深度集成进XEDS统一平台，仿真数据可直接对接SnpExpert做频域时域后处理。

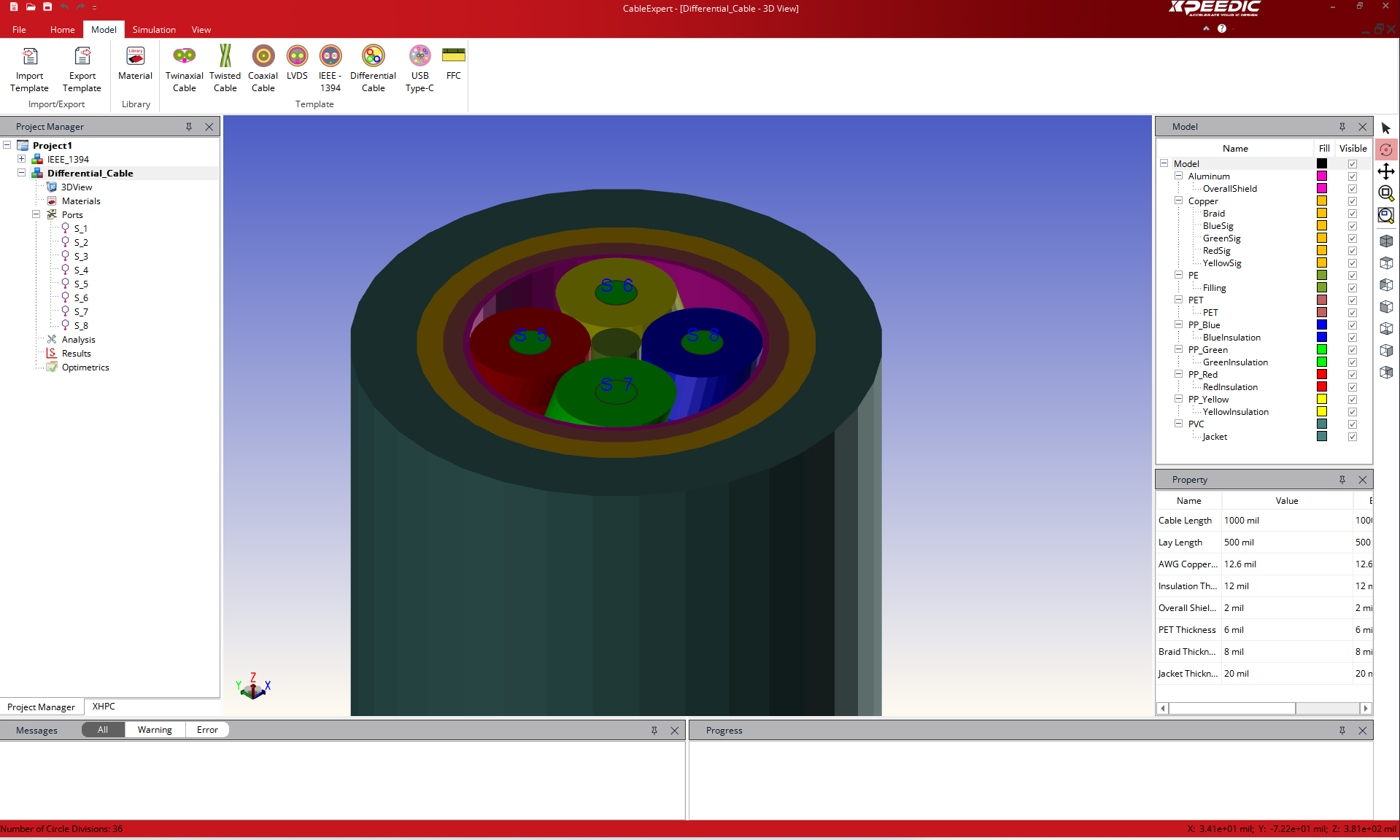

CableExpert 主界面

主要功能

• 平台一体化集成，工程兼容互通：CableExpert完整嵌入XEDS平台，工程统一保存为.xeds格式，兼容历史独立线缆工程文件，可直接和PCB、过孔、封装仿真模型联合调用，消除多工具切换带来的文件损耗与重复建模问题。
• 标准化高速线缆参数化模板建模：内置High-Speed Cable专用参数模板，覆盖双轴、双绞线、Type-C、LVDS等主流线缆结构，支持线缆长度、线芯AWG规格、屏蔽层厚度等全工艺参数可视化录入，一键生成2D截面与3D立体绞合模型，仿真阻抗与标准TML模型误差仅0.1%。
• 双求解引擎，兼顾效率与高精度：提供2D常规Solver Inside与Solver On Boundary边界耦合两种求解模式，新增模式可完整计算多根并排线缆间电磁场互相耦合；同时支持3D立体结构全波仿真并输出宽频S参数，2D求解速度远优于同类工具。
• 材料与后处理配套能力：支持自定义导体、介质材料库并可导入导出线缆材料文件，求解完成后一键输出差分阻抗、插入损耗、回波损耗、TDR、RLGC矩阵等全套仿真指标，数据可无缝对接SnpExpert做频域、时域后处理分析。
• XAI智能辅助模块：内置XAI Copilot AI问答助手，登录后可在线查询线缆建模、求解设置、报错排查、参数优化等全流程操作指引，降低新手上手门槛，快速定位仿真配置异常。
• 配套批量与优化能力：支持参数化扫描、多工艺方案批量仿真对比，可批量修改线缆线径、介质厚度、屏蔽结构快速迭代最优设计；支持多核并行计算，搭配自适应扫频、网格自适应技术提升大批量仿真效率。
• 精准网格剖分控制功能：支持用户自定义网格圆切分份数，生成针对特殊需求的定制化网格剖分方案，实现精度与效率的量化平衡

堆叠级联建模场景：展示多根线缆堆叠级联的截面建模效果，体现CableExpert对复杂线缆排布结构的批量建模能力。

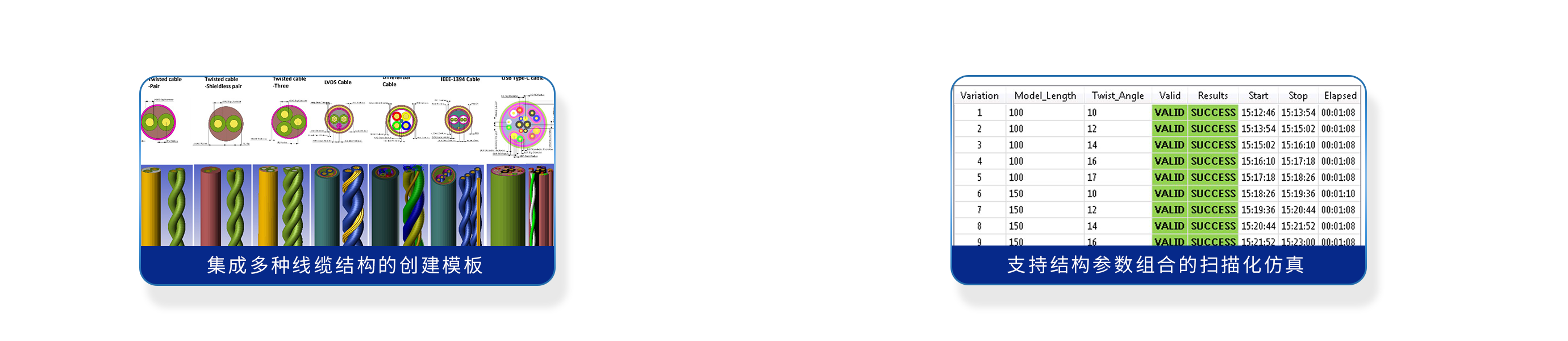

功能概览

常见问题 FAQ

Q：CableExpert支持哪些类型的高速线缆仿真？

A：支持Type-C、双轴差分线缆、双绞线、LVDS、高速背板线缆等主流互联线缆结构的电磁仿真。

Q：CableExpert与XEDS平台内其他仿真模块是什么关系？

CableExpert深度集成在XEDS一体化仿真平台内，工程统一保存为.xeds格式，可与Hermes Layered、X3D、ViaExpert等板级、过孔仿真模块互通协同，无需跨软件导入导出。

Q：CableExpert的2D和3D求解有什么区别？

A：2D求解提供常规Solver Inside与Solver On Boundary两种模式，速度快（单线缆约1分半），Solver On Boundary可计算多线缆间电磁耦合；3D求解完整支持线缆立体结构全波仿真并输出宽频S参数。正式版开放2D+3D双求解，高校版本仅可使用3D求解。

Q：CableExpert商用版和高校版有什么区别？

A：两者在求解模式和频率范围上做了分级：商用正式版开放2D+3D双求解且支持更高频段；高校教学版本仅可使用3D求解，仿真频率上限限制在30GHz以内。

Q：CableExpert的仿真结果可以做进一步分析吗？

A：可以。仿真完成后输出的差分阻抗、插入损耗、回波损耗、TDR、RLGC矩阵等数据可无缝对接SnpExpert做频域和时域的后处理分析，同时支持导出HFSS脚本/模型用于交叉对标验证。
