Genesis XSCH —— 原理图设计软件
产品介绍
Genesis SCH是芯和半导体Genesis盘古电子系统设计平台的核心组成模块之一。Genesis作为面向封装和PCB板级系统设计的全流程软件平台，集成了原理图设计（Genesis SCH）、先进封装设计（Genesis PKG）、PCB设计（Genesis PCB）和器件库管理（Genesis LIB）等模块。Genesis SCH专注于其中的原理图设计领域，与平台内其他模块共享统一的数据格式与操作环境，并与平台的仿真能力深度耦合，共同践行“仿真驱动设计”的理念。
Genesis SCH主要应用于系统原理图设计场景，服务于面向板级数字系统和封装产品领域，主要涵盖常规和层次化设计规模原理图设计的硬件设计工程师。系统设计流程中，原理图设计决定了系统逻辑连接正确性，其核心功能主要包含CIS物料数据库配置，器件选型，原理图逻辑连接功能编辑，ERC电气检查，网表和BOM生成等基础设计功能；另外针对设计重用，设计ERC检查，物料属性管理，IO及设计比对等繁琐易错的典型设计场景，Genesis SCH做了对应的功能开发，并基于XSPICE仿真引擎开发和支持原理图前仿真，实现仿真驱动设计。

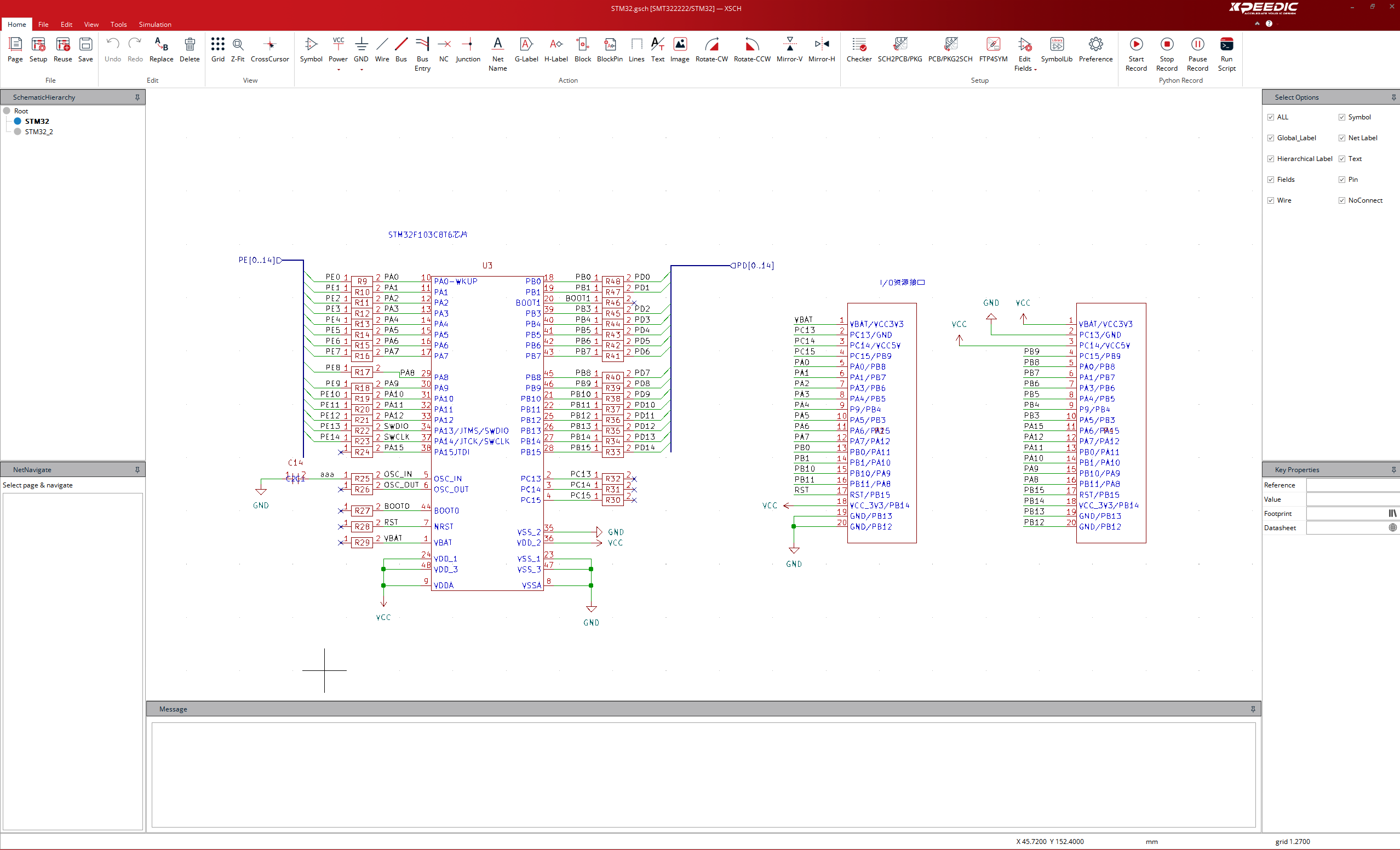

Genesis XSCH原理图设计工具
主要功能
- 第三方设计导入和迁移： 支持Orcad(*.xml),Mentor/PADS（*.edf），Altium Designer(*.schdoc)设计文件导入迁移。导入后的设计支持导出设计库
- CIS物料管理和选型：支持电子物料属性数据库的连接和配置，并在设计环境下基于CIS选型界面，根据不同物料电气参数的过滤和筛选，符号封装的预览实现正确的物料选型和摆放。
- 设计重用：支持手动创建和导入的方式实现CBB复用模块定义，管理，支持基于层次化和拷贝方式的方式实现模块复用，快速生成设计。
- 基础连接功能：内置电源地等基础符号库，支持电子符号管脚之间的交互式Wire连接，Bus总线定义与连接；支持Bus Entry, NC, Junction连接点等逻辑互连基础元素的应用；支持文本，图片，线框等辅助信息的添加。
- 层次化设计能力：支持基于不同功能的Block自顶向下，以及自下而上创建多层次原理图,支持层次化端口和管脚的识别和自动生成。
- 多页管理：支持单页和多页原理图端口连接，PDF打印，BOM导出；支持多页原理图重命名，页面排序。原理图多页逻辑连接符号间查找，跳转和定位。支持多页符号批量属性管理，刷新，换料。
- IO比对：支持基于GPIO, 连接器等原理图场景下的I/O连接识别，提取，以及逻辑比对和检查功能，输出比对结果
- 总线Checklist：支持基于主流设计平台Checklist的识别和总线规则提取，与原理图逻辑连接的比对，实现总线信号正确性的检查。
- 多维度电气规则检查：支持对差分，电源地，NC，连接性，上下拉规则，阻容感前缀等通用电气检查参数化定义和ERC检查，支持错误等级设置，标记创建，定位，与检查报告导出。
- 基于XSPICE仿真：支持仿真原理图的搭建，仿真模型和符号的绑定于参数化，主要支持AC, DC，瞬态仿真，支持波形导出和测量功能。
- 多人协同检视：支持多人协同检视原理图，定义原理图检视领域和检视流程，支持检视意见提交，定位，高亮；以及针对检视意见的答复，状态刷新。支持检视数据搜索和分类检索。
- 多格式网表和定制化BOM输出：支持自由和主流第三方网表格式导出，器件位号重排，与PCB工具之间的同步，反标，比对；支持自定义物料属性模板下的全局，局部BOM导出。支持原理图作结构化比对和结果导出功能
- 前后端协同功能：支持基于网络，器件，管脚，分组不同维度和与PCB设计工具的物理对象进行选择，高亮，跳转，为布局布线和检查等场景提供高效协同。
功能一览
| 仿真流程 | 核心功能 | 关键产出 | 典型应用场景 |
| 设计导入迁移 | Orcad/Mentor-PADS/Altium Designer原理图导入 | 迁移后的原理图设计、设计库 | 存量设计复用、平台迁移 |
| CIS选型 | 电子物料属性数据库连接配置+选型过滤 | 正确的物料选型与摆放结果 | 电气参数筛选、符号封装预览 |
| 层次化/模块复用设计 | CBB复用模块+自顶向下/自下而上层次化 | 复用模块、多层次原理图 | 快速生成设计、层次化端口生成 |
| 电气规则检查(ERC) | 差分/电源地/上下拉等规则参数化检查 | ERC检查报告、错误标记 | 设计正确性把关、签核前检查 |
| XSPICE前仿真 |
AC/DC/瞬态仿真+波形导出测量 |
仿真波形与测量结果 |
原理图前仿真驱动设计 |
| 网表BOM输出 |
多格式网表导出+定制化BOM导出 |
网表文件、BOM清单 |
与PCB工具同步、反标比对 |
| 前后端协同 |
网络/器件/管脚多维度联合选择高亮 |
协同定位与跳转结果 |
布局布线与检查环节高效协同 |
常见问题FAQ
Q：Genesis SCH支持哪些第三方平台的原理图导入？
A：支持Orcad(*.xml)、Mentor/PADS(*.edf)、Altium Designer(*.schdoc)设计文件导入迁移，导入后的设计还支持导出设计库。
Q：Genesis SCH如何支持设计复用？
A：支持手动创建和导入方式定义CBB复用模块，并支持基于层次化和拷贝方式实现模块复用，快速生成设计。
Q：Genesis SCH支持哪些电气规则检查？
A：支持对差分、电源地、NC、连接性、上下拉规则、阻容感前缀等通用电气检查参数化定义，支持错误等级设置、标记创建、定位与检查报告导出。
Q：Genesis SCH能否做原理图前仿真？
A：可以。基于XSPICE仿真引擎支持仿真原理图搭建、仿真模型与符号绑定参数化，主要支持AC、DC、瞬态仿真，并支持波形导出和测量功能。
Q：Genesis SCH和PCB设计工具如何协同？
A：支持基于网络、器件、管脚、分组等维度与PCB设计工具的物理对象进行选择、高亮、跳转，为布局布线和检查等场景提供高效协同；同时支持网表反标、比对与PCB工具同步。
